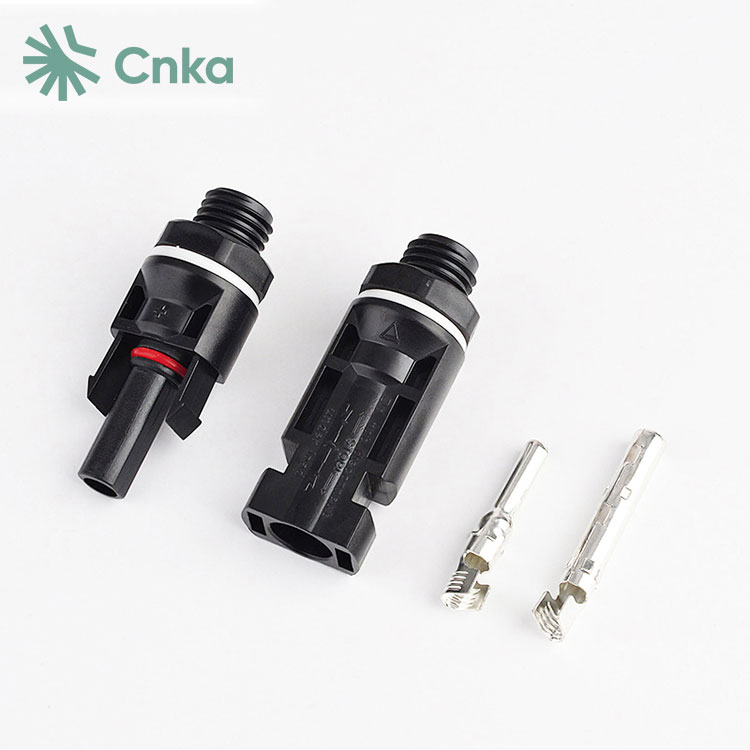

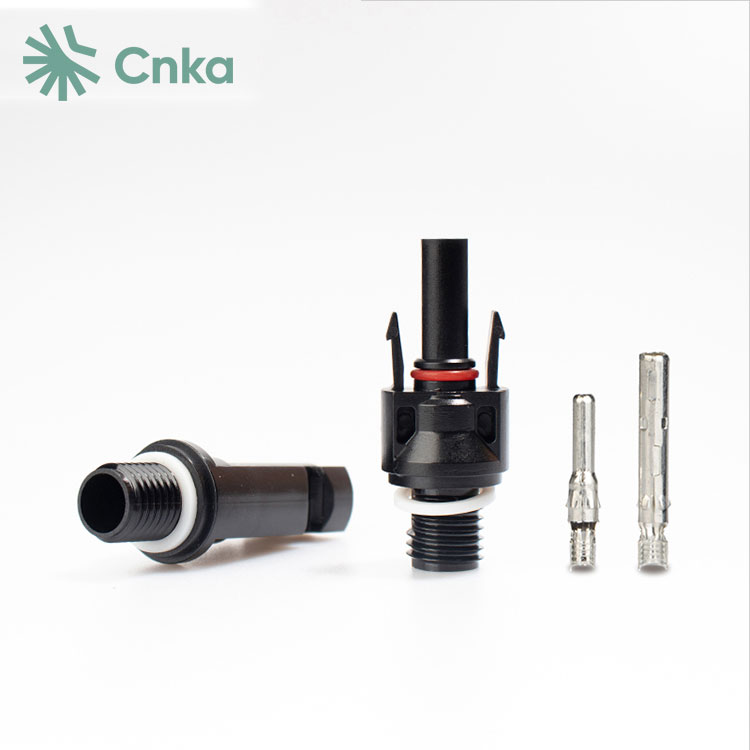

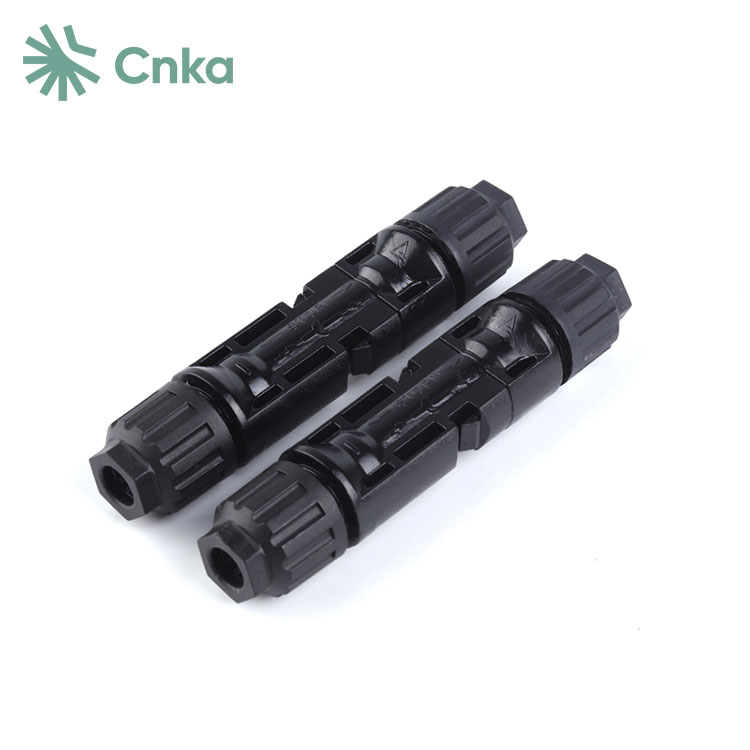

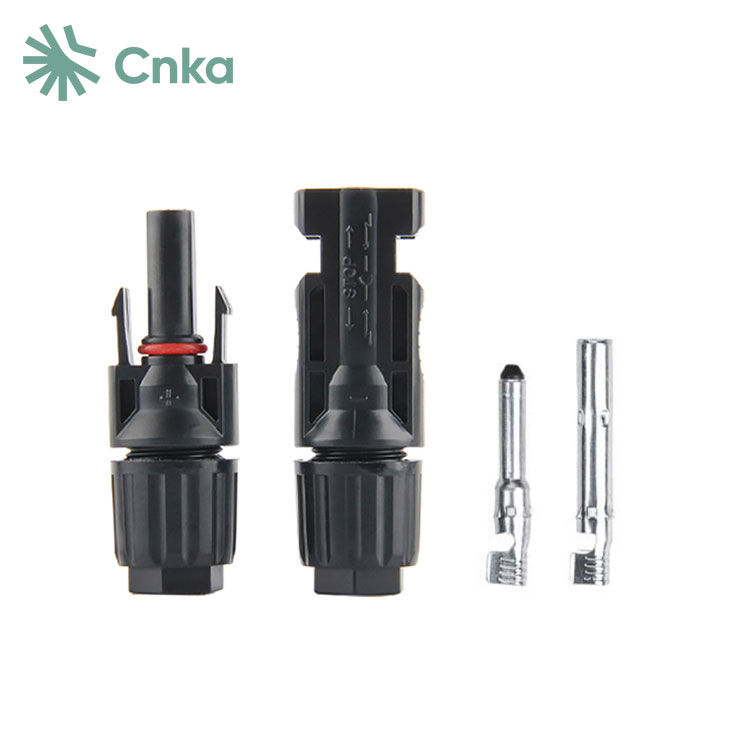

ໃນໂຮງງານໄຟຟ້າ photovoltaic, ອົງປະກອບຈໍານວນຫລາຍຕ້ອງມີຄວາມເຂັ້ມຂຸ້ນເພື່ອເກັບກໍາພະລັງງານໄຟຟ້າແລະຫຼັງຈາກນັ້ນປ້ອນເຂົ້າໄປໃນ inverters ສໍາລັບການປ່ຽນ, ອີງໃສ່ສາຍເຄເບີ້ນຫຼາຍແລະຕົວເຊື່ອມຕໍ່ແສງຕາເວັນຂອງເພດຊາຍແລະເພດຍິງ. ຕົວເຊື່ອມຕໍ່ແສງຕາເວັນເພດຊາຍ ແລະເພດຍິງລາຄາຖືກຂອງໂຮງງານ CNKA ເປັນສິ່ງຈໍາເປັນໃນລະບົບການຜະລິດໄຟຟ້າ photovoltaic. ພວກເຂົາເຈົ້າເຊື່ອມຕໍ່ອົງປະກອບທີ່ສໍາຄັນເຊັ່ນ: ໂມດູນຕ່າງໆ, ກ່ອງປະສົມປະສານ, ຕົວຄວບຄຸມ, ແລະ inverters. ຕົວເຊື່ອມຕໍ່ເຫຼົ່ານີ້ແມ່ນສໍາຄັນຕໍ່ການດໍາເນີນງານແລະການບໍາລຸງຮັກສາໂຄງການ photovoltaic ທັງຫມົດ, ຮັບປະກັນການເຊື່ອມຕໍ່ສົບຜົນສໍາເລັດຂອງສະຖານີພະລັງງານ.
|
ລະບົບເຊື່ອມຕໍ່ |
φ4ມມ |
|
ແຮງດັນທີ່ຈັດອັນດັບ |
1000V DCIEC)1 |
|
ອັນດັບປັດຈຸບັນ |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
ທົດສອບແຮງດັນ |
6kV50HZ, 1 ນາທີ) |
|
ຊ່ວງອຸນຫະພູມສະພາບແວດລ້ອມ |
-40 ℃ ~ + 90 ℃ IEC ) -40 ℃ ~ + 75 ℃ UL) |
|
ອຸນຫະພູມຈໍາກັດສູງສຸດ |
+105 ℃ IEC) |
|
ວັດສະດຸຕິດຕໍ່ |
ທອງແດງ, Tin-plated |
|
ວັດສະດຸ insulation |
PC/PPO |
|
ລະດັບການປ້ອງກັນ, ປະສົມ |
IP67 |
|
ບໍ່ມີຄູ່ |
IP2X |
|
ການຕໍ່ຕ້ານການຕິດຕໍ່ຂອງຕົວເຊື່ອມຕໍ່ສຽບ |
0.5mΩ |
|
ຫ້ອງຮຽນແປວໄຟ |
UL94-VO |
|
ຫ້ອງຮຽນຄວາມປອດໄພ |
Ⅱ |
|
ລະບົບລັອກ |
ຖ່າຍເຂົ້າ |
|
ການທົດສອບຂີ້ຝຸ່ນເກືອ, ລະດັບຄວາມຮຸນແຮງ 5 |
IEC60068-2-52 |
ກ່ອນປີ 1996, ບໍ່ມີຕົວເຊື່ອມຕໍ່ photovoltaic ພິເສດທີ່ມີຢູ່. ສາຍໄຟ photovoltaic ໄດ້ຖືກເຊື່ອມຕໍ່ໂດຍໃຊ້ terminals screw ທົ່ວໄປຫຼືການເຊື່ອມຕໍ່ splice, insulated ດ້ວຍ tape. ໃນປີ 1996, ເພື່ອຕອບສະຫນອງສະພາບແວດລ້ອມຄໍາຮ້ອງສະຫມັກແລະຄວາມຕ້ອງການຂອງຕະຫຼາດ, ປະເພດໃຫມ່ຂອງຕົວເຊື່ອມຕໍ່ plug-in ປະກົດຂຶ້ນ, ເປັນທີ່ຮູ້ຈັກເປັນ MC3, ເຄື່ອງຫມາຍການນໍາສະເຫນີຂອງຕົວເຊື່ອມຕໍ່ photovoltaic ທີ່ແທ້ຈິງ. ໃນປີ 2002, MC4 ໄດ້ຖືກພັດທະນາ, redefining photovoltaic connectors with a "plug and play" functionality. MC4 ໄດ້ນໍາໃຊ້ຢາງແຂງ (PC/PA) ສໍາລັບ insulation, ເຮັດໃຫ້ມັນງ່າຍຕໍ່ການປະກອບແລະຕິດຕັ້ງຢູ່ໃນສະຖານທີ່. ຫຼັງຈາກການແນະນໍາຂອງມັນ, MC4 ໄດ້ຮັບການຮັບຮູ້ຈາກຕະຫຼາດຢ່າງໄວວາແລະຄ່ອຍໆກາຍເປັນມາດຕະຖານສໍາລັບຕົວເຊື່ອມຕໍ່ photovoltaic.
ໃນລະບົບ photovoltaic, ຕົວເຊື່ອມຕໍ່, ເຖິງແມ່ນວ່າຂະຫນາດນ້ອຍໃນອັດຕາສ່ວນ, ໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນທົ່ວການເຊື່ອມຕໍ່ຫຼາຍ. ພະນັກງານກໍ່ສ້າງຫຼາຍຄົນອາດຈະບໍ່ເຂົ້າໃຈຢ່າງສົມບູນກ່ຽວກັບຕົວເຊື່ອມຕໍ່, ເຊິ່ງສາມາດນໍາໄປສູ່ຄວາມລົ້ມເຫຼວຂອງອຸປະກອນ. ຢູ່ດ້ານ DC ຂອງລະບົບ photovoltaic, ໂດຍທົ່ວໄປແລ້ວແຮງດັນແມ່ນຢູ່ລະຫວ່າງ 600-1000V. ການເຊື່ອມຕໍ່ວ່າງ ຫຼືບໍ່ດີໃນໂມດູນ photovoltaic ສາມາດເຮັດໃຫ້ເກີດ DC arcing ໄດ້ຢ່າງງ່າຍດາຍ. arcing ນີ້ສາມາດນໍາໄປສູ່ການເພີ່ມຂຶ້ນຢ່າງຫຼວງຫຼາຍຂອງອຸນຫະພູມຢູ່ໃນພື້ນທີ່ຕິດຕໍ່ພົວພັນ, ໂດຍທີ່ມີທ່າແຮງຕໍ່ເນື່ອງອາດຈະເຖິງອຸນຫະພູມຂອງ 1000-3000°C. ອຸນຫະພູມສູງນີ້ສາມາດເຮັດໃຫ້ເກີດກາກບອນຂອງອຸປະກອນທີ່ຢູ່ອ້ອມຂ້າງ, ສົ່ງຜົນໃຫ້ຟິວແລະສາຍໄຟແຕກຫຼື, ໃນກໍລະນີຮ້າຍແຮງ, ອຸປະກອນເສຍຫາຍແລະໄຟໄຫມ້.
ເພາະສະນັ້ນ, ເຖິງວ່າຈະມີຂະຫນາດນ້ອຍ, ການເຊື່ອມຕໍ່ແມ່ນສໍາຄັນສໍາລັບຄວາມປອດໄພ. ການເລືອກຕົວເຊື່ອມຕໍ່ photovoltaic ທີ່ມີຄຸນນະພາບສູງແມ່ນເປັນສິ່ງຈໍາເປັນເພື່ອຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືຂອງລະບົບແລະຄວາມປອດໄພ.
